球型支座

瀏覽: 發布日期:2019-04-05

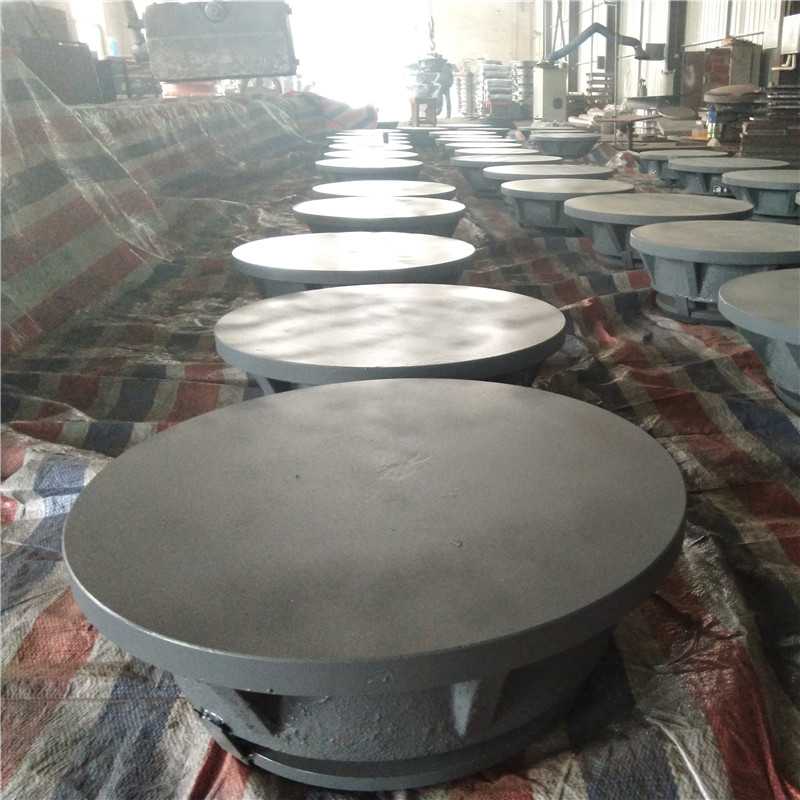

  • 球型支座圖片1
  • 球型支座圖片2

球型支座構造特點

       球型支座主要由上支座滑板、下支座板、球面板、聚四氟乙烯滑板及鋼擋圈組成。球形支座特點適用大軒角要求的橋梁使用。
       球型支座通過球面?zhèn)髁?,不?huì)出現力的縮頸現象,作用在混凝土上的反力比較均勻。
       球型支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關,與支座轉角大小無關,特別適用于大轉角的要求,設計轉角可達0.05rad。

       球型支座各向轉動性能一致,適用于寬橋、曲線橋。
       球型支座產品不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用于低溫地區。

球型支座,球形鉸支座,球型鉸支座,球形支座

球型支座主要技術性能
      支座反力(豎向承載力)分為15級:1500KN,2000KN,2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。
      支座軒角分為0.02、0.04、0.06rad.
      支座位移量:活動支座(雙向和單向)位移分5級:?50、?100、?150、?200和?250mm,雙向活動支座的橫向位移為40mm。
      支座承受的水平力是:?jiǎn)蜗蚧顒?dòng)支座(DX)橫橋向承受水平力及固定支座(GD)承受水平力為支座反力的20%。也可以定制異型產品

   歡迎各位來電咨詢,我們有多年和浙江精工、東南、中建鋼構、北京院、中國航空院等大專院校一起研發過的經歷,可根據您的要求進行定制。


標簽: 球型支座球形鉸支座、 球型鉸支座球形支座、
