網架橡膠支座

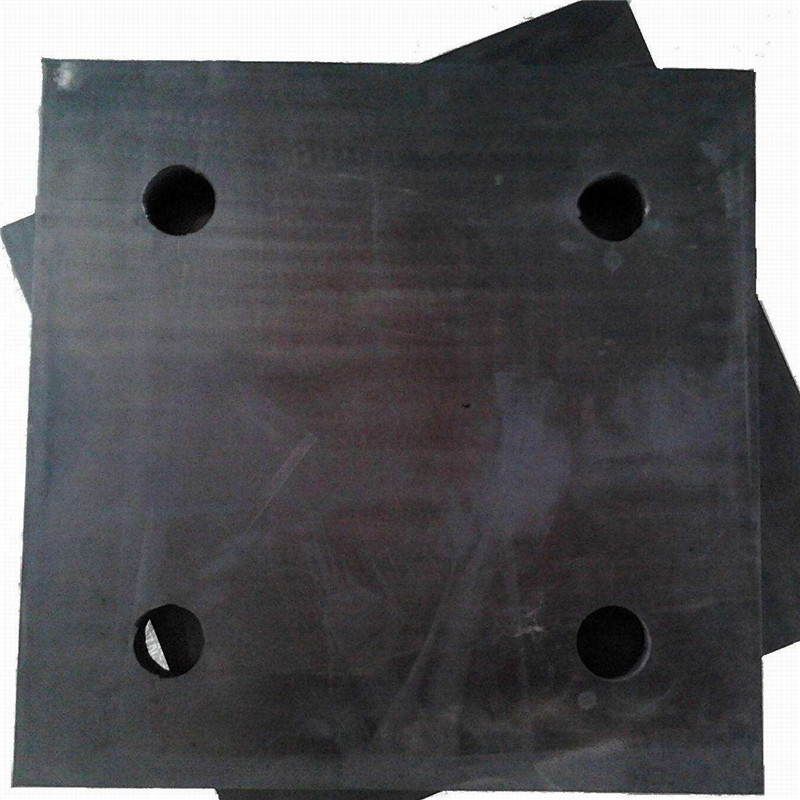

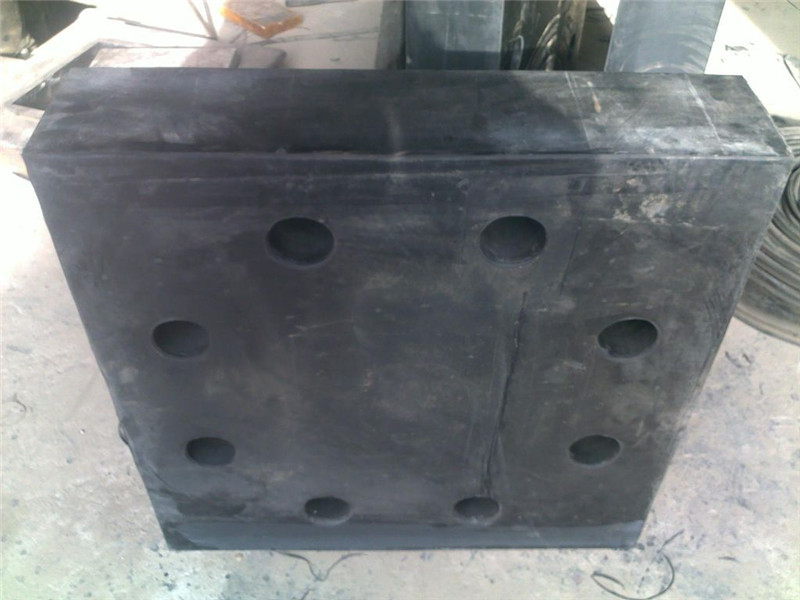

網架橡膠支座是由多層橡膠片硫化粘合而成種普通橡膠支座產品,這種產品具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動;又有較大的剪切變形能力,以滿足上部構造的水平位移。
網架橡膠支座的布置主要和橋梁的結構形式有關。通常在布置支座 橡膠墊塊需要考慮以下的基本原則:
(1)上部結構是空間結構時,橡膠墊塊應能同時適應橋梁順橋向(X方向)和橫橋向(Y方向)的變形;
(2)鋼結構網架支座必須能可靠的傳遞垂直和水平反力;
(3)鋼結構網架支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束;
(4)當橋梁位于平坡上,固定橡膠墊塊宜設在主要行車方向的前端橋臺上;
(5)網架氯丁橡膠支座宜設置在具有較大墊塊反力的地方;
(6)在同橋墩上的幾個橡膠墊塊應具有相近的轉動剛度;
總之,橋梁橡膠墊塊的布置原則是既要便于傳遞支座反力,又要使橡膠墊塊能充分適應梁體的自由變形
網架橡膠支座的安裝:
(1)在墊塊安裝之前應對支座的安裝位置進行測量檢驗,支座安裝平面應和支座的滑動平面或滾動平面平行,其平行度的偏差不宜超過2‰。
(2)墊塊安裝前應對活動支座頂、底板的相對位置進行檢查。
(3)墊塊安裝后,滾動和滑動平面應水平,其與理論平面的斜度不大于2‰。支座上、下板中心應對中,其偏差不大于2‰。
(4)為保證墊塊安裝平整,般應在支座底面與支座墊石頂面之間,搗筑20~50mm厚的干硬性無收縮砂漿墊層
綜上所述是網架橡膠支座的簡要介紹,有需要的客戶可以聯系我,我們廠子的產品銷往全國各地,產品質量保證,也得到了廣大客戶的認可,老客戶眾多。
標簽: 網架橡膠支座、 網架鋼結構橡膠支座、 網架支座四孔、
